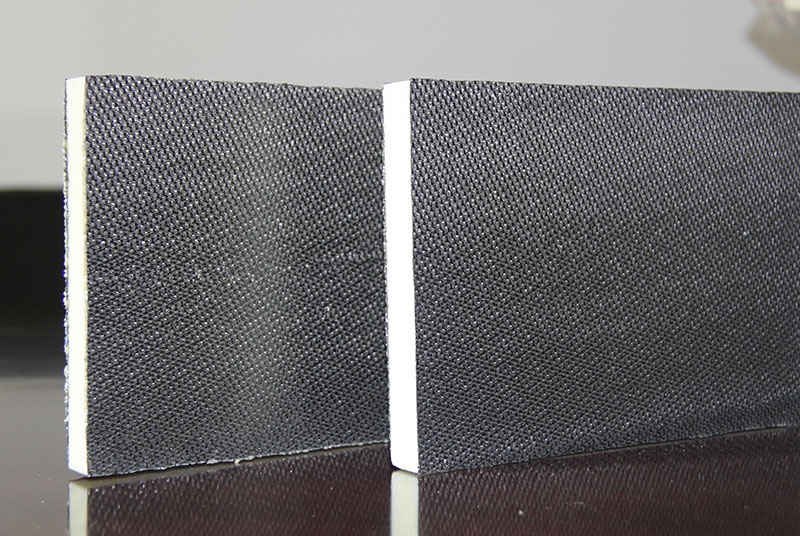

碳纤维PMI（聚甲基丙烯酰亚胺）泡沫夹芯材料，其耐温性能主要取决于PMI泡沫基体本身以及碳纤维与树脂体系的匹配。综合材料特性与工程应用数据，其耐温水平可归纳如下：

1. 核心耐温区间（PMI泡沫基体）

长期使用温度：典型工业级PMI泡沫（如Rohacell、代木PMI等）可长期在 120–180°C 下使用，部分高性能牌号（如高温改性PMI）可达 200°C 左右仍保持尺寸平稳与力学性能。

短期峰值耐温：在无明显载荷或非长时间暴露下，可承受 220–250°C 的短时高温（如热压罐工艺中的峰值温度通常为180–200°C，PMI可平稳耐受）。

热变形温度（HDT）：纯PMI泡沫的HDT一般在 180–210°C（取决于密度与交联度），高于PET、PVC等常见结构泡沫。

2. 碳纤维复合后的整体耐温表现

碳纤维本身耐温非常高（惰性气氛下可达200「碳纤维不熔化，但环氧基复合材料受树脂限制」，空气中使用通常看树脂）：

若采用环氧树脂作为碳纤维面板的基体：整体夹芯板耐温受环氧限制，长期使用约 120–150°C，短期峰值约 180–200°C（与PMI泡沫匹配良好，热压罐固化工艺常用）。

若采用双马来酰亚胺（BMI）或聚酰亚胺（PI）树脂：面板耐温提升至 200–300°C+，此时PMI泡沫可能成为短板（需选用高温级PMI或局部隔热），整体可在 200°C 以上长期工作。

热膨胀系数（CTE）匹配：PMI泡沫与碳纤维面板CTE接近（泡沫约 20–40×10⁻⁶/K，碳板约 0–5×10⁻⁶/K，通过结构设计可协调），在温差循环中耐温平稳性优于其他泡沫芯材。

3. 工程应用中的实际耐温场景

风电叶片：叶根与壳体使用PMI，运行温度通常 < 80°C，但生产热固化需耐 120–150°C。

轨道交通：车内装饰与结构件要求阻燃且耐 100–150°C 热辐射。

热压罐工艺：PMI夹芯板在 180°C/0.6MPa 下固化，尺寸变化率 < 1%，证明其工艺耐温优异。
