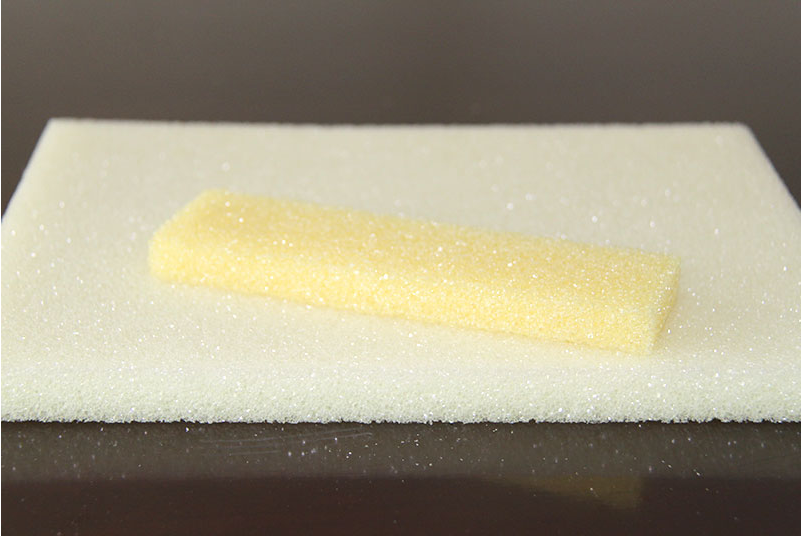

PMI（聚甲基丙烯酰亚胺）复合材料泡沫的质量检测需从原材料特性、成型工艺质量、力学性能、微观结构及环境适应性等多维度开展，以下是系统化的检测方法与标准：

一、原材料与基础物理性能检测

1. 密度与均匀性

方法：

排水法（GB/T 1033.1）：切割规则试样（如100×100×10mm），测质量与排水体积算密度；

超声测厚/CT扫描：评估批量泡沫的密度分布均匀性（避免局部疏松或富树脂）。

标准：PMI泡沫密度通常分30~300kg/m³系列，偏差需≤±3%。

2. 吸水率与闭孔率

吸水率：GB/T 8810，试样浸蒸馏水24h后测质量增量，宇航级要求≤1.5%；

闭孔率：压汞法（ASTM D4284）或气体置换法（GB/T 21650.2），闭孔率需≥90%。

二、成型工艺质量检测（针对复合后的PMI夹层结构）

1. 界面结合质量

方法：

超声波C扫描（ASTM E2580）：检测泡沫与面板（碳纤维/玻璃纤维）的脱粘、分层；

拉伸/剪切试样破坏观察：断面若泡沫撕裂而非界面脱粘，说明结合良好。

要求：界面剪切强度≥面板与泡沫中低者的80%。

2. 孔隙与缺陷

方法：

工业CT（ISO 15708）：可视化内部裂纹、气泡（直径＞0.5mm为缺陷）；

红外热成像（ASTM D4788）：快速筛查大面积脱粘/空隙。

三、力学性能检测（核心指标）

1. 压缩性能

标准：GB/T 8813 / ASTM D1621

试样：50×50×25mm（或按泡沫密度调整），加载速率2mm/min；

指标：压缩强度（≥1.5~20MPa，依密度）、压缩模量（≥50~2000MPa）、蠕变（70℃/50%载荷下24h变形≤2%）。

2. 剪切性能

平面剪切：GB/T 1455（夹层结构滚筒剥离法）或ASTM C273（单独泡沫剪切）；

指标：剪切强度（≥0.8~5MPa）、剪切模量（≥20~200MPa）——决定夹层结构抗扭能力。

3. 拉伸与弯曲

拉伸：GB/T 9641，试样哑铃型，测拉伸强度（≥1~10MPa）；

弯曲：GB/T 8812，测弯曲强度与模量（评估抗弯刚度）。

四、热与环境适应性检测

1. 热平稳性

TG-DSC（GB/T 14837）：测分解温度；

热变形温度（HDT）：GB/T 1634，载荷1.8MPa下HDT≥170℃。

2. 环境老化

湿热老化：GB/T 1740，70℃/95%RH下1000h，测强度保留率（≥85%）；

热循环：-55℃↔150℃循环500次，无开裂、分层。

五、微观结构检测

SEM扫描电镜：观察泡孔形貌（闭孔率、泡孔尺寸均匀性，质优PMI泡孔呈规则多边形，直径50~200μm）；

FTIR红外：验证化学结构（特征峰：C=O 1720cm⁻¹、C-N 1200cm⁻¹），排除杂质。
