碳纤维PMI（聚甲基丙烯酰亚胺）加芯泡沫的成型工艺具有高度灵活性，其工艺路线可根据制品结构复杂度、性能需求、生产批量等因素灵活选择，核心优势在于PMI泡沫的耐热性、力学适配性与碳纤维复合材料的成型工艺兼容性。以下从工艺类型、灵活性的具体体现及关键影响因素展开说明：

一、核心成型工艺及适配性

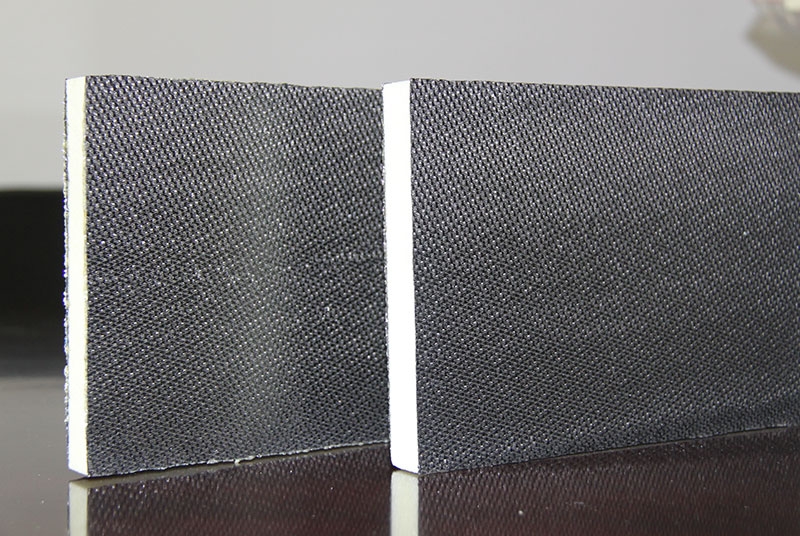

PMI泡沫作为夹层结构的芯材，需与碳纤维预浸料（或织物）通过特定工艺复合成型，主流工艺包括：

1. 热压罐成型（Autoclave Molding）

工艺特点：在高压（0.3~1.5 MPa）、高温（120~180℃，匹配碳纤维预浸料固化温度）下固化，PMI泡沫可耐受200℃以上短期高温（部分牌号长期使用温度达180℃），不会发生软化或分解。

灵活性体现：适用于高精度、高力学性能要求的复杂曲面构件，可通过模具设计实现变厚度、多曲面芯材的贴合，芯材可预先加工成复杂形状（如蜂窝与PMI泡沫混合芯材）。

2. 树脂传递模塑（RTM）及真空辅佐RTM（VARTM）

工艺特点：将碳纤维织物与PMI泡沫芯材预置模具中，注入液态树脂（如环氧树脂）固化，适合复杂三维结构（如汽车轻量化部件、船舶结构）。

灵活性体现：芯材可设计为“泡沫+碳纤维骨架”的混合结构，提升局部强度；VARTM工艺可实现大尺寸构件的一体化成型，减少拼接缝。

3. 模压成型（Compression Molding）

工艺特点：通过模具高压（5~20 MPa）快速固化，生产效率高，适合批量生产的小型构件（如轨道交通内饰件、电子设备外壳）。

灵活性体现：芯材可预先模压成与制品匹配的曲面，实现“芯材-面板”同步成型，减少后续加工；可通过调整泡沫密度（如50~400 kg/m³）平衡轻量化与力学性能。

4. 纤维缠绕成型（Filament Winding）

工艺特点：碳纤维丝束浸胶后缠绕在带PMI泡沫芯的芯模上，适合管状/圆柱形构件（如高压容器、火箭箭体）。

灵活性体现：芯模可设计为变截面或带内衬的结构，泡沫芯材可预先加工成定向沟槽，引导纤维缠绕路径，优化应力分布。

二、工艺灵活性的核心支撑

PMI泡沫的材料特性

耐热性：玻璃化转变温度（Tg）可达200~250℃，兼容绝大多数碳纤维预浸料的高温固化工艺（如180℃固化的环氧树脂），不会因高温变形导致芯材失效。

力学适配性：PMI泡沫的压缩强度（1~10 MPa）、剪切强度（0.5~5 MPa）与碳纤维面板高度匹配，避免成型过程中因芯材与面板模量差异过大导致的分层。

加工性：可通过CNC铣削、热成型（加热至150~180℃后塑形）加工成复杂形状，甚至与碳纤维预浸料共固化时保持尺寸安稳性。

夹层结构的设计自由度

芯材厚度可梯度调整（如从3mm到50mm），适应不同载荷需求；

可采用“泡沫+蜂窝”“泡沫+轻木”的混合芯材设计，兼顾轻量化与局部加强；

芯材表面可预开槽或植绒，提升与碳纤维面板的界面粘结力，减少成型缺陷。

三、需注意的工艺限制

尽管灵活性高，仍需关注：

芯材预处理：PMI泡沫吸湿性强，成型前需烘干（60~80℃烘烤数小时），避免固化时产生气泡；

压力控制：热压罐或模压工艺中，压力需与泡沫密度匹配；

曲面成型：对于深腔或急弯曲面，需预先对泡沫进行热成型或采用分块拼接，避免芯材开裂。
