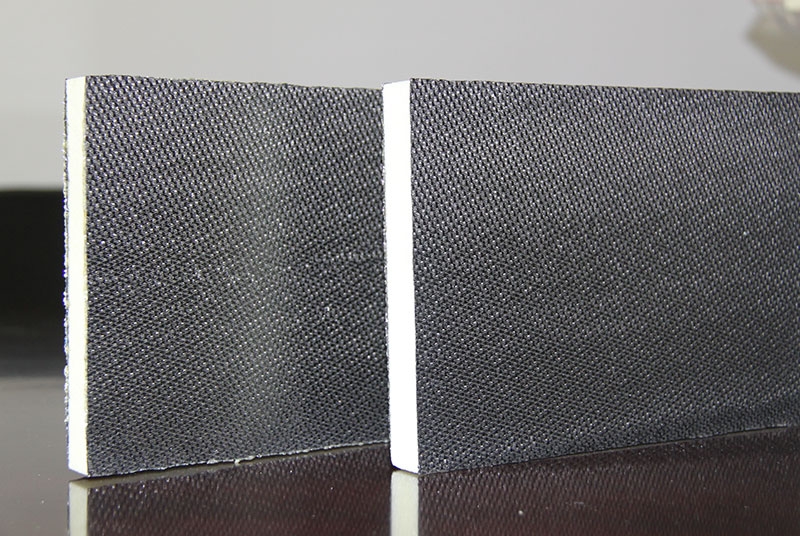

碳纤维PMI加芯泡沫结合了碳纤维的高强度与PMI泡沫的轻质、高耐热等特性，其保温隔热性能主要源于PMI泡沫本身的结构和材料特性，具体表现如下：

1. 低热导率，保温隔热效果优异

PMI泡沫本身是闭孔结构（闭孔率通常＞90%），内部充满静止空气或惰性气体，而空气的热导率（约0.026 W/(m·K)）远低于固体材料，因此PMI泡沫的热导率通常在0.030~0.045 W/(m·K) 之间（常温常压下），与常见保温材料（如聚氨酯泡沫、聚苯乙烯泡沫）相当甚至更优。作为芯材时，这种低导热特性可有效阻止热量传递，形成有效的隔热层。

2. 耐高温性提升隔热稳定性

PMI泡沫的玻璃化转变温度（Tg）可达170~250℃，在高温下仍能保持结构稳定（短期可耐受更高温度），不易像普通泡沫（如PU、EPS）那样因高温收缩或分解导致隔热性能下降。因此，碳纤维PMI加芯泡沫在100~150℃的长期使用环境中仍保持优异隔热效果，适用于新能源（如电池隔热）、高温工业设备等领域。

3. 结构稳定性加强隔热可靠性

PMI泡沫具有高比强度、高比模量，与碳纤维面板复合后形成的夹芯结构不易变形、开裂，避免了因结构破坏导致的隔热层失效。此外，PMI泡沫的闭孔结构耐湿性好，吸水率低（通常＜2%），即使在潮湿环境下，其热导率也不会因水分渗入而大幅上升（水热导率约0.6 W/(m·K)，远高于空气），长期隔热性能更稳定。

4. 轻量化与隔热性的平衡

PMI泡沫密度通常为30~300 kg/m³，低密度下仍能保持优异的力学性能和隔热性，与碳纤维复合后形成的夹芯结构可实现“轻量化+有效隔热”的双重需求，特别适合对重量敏感的领域（如无人机、卫星、电动汽车电池包）。

应用场景中的隔热表现

新能源电池：作为电池包的隔热层，阻止电池热失控时的热量扩散，同时减少电池组重量；

工业保温：用于高温管道、反应釜的保温层，替代传统厚重保温材料，提升空间利用率。

总结

碳纤维PMI加芯泡沫的保温隔热性能核心依赖PMI泡沫的低导热、高耐热、结构稳定特性，结合碳纤维的高强度，使其在有效隔热的同时兼具轻量化和可靠性，是中端隔热场景的理想选择。但需注意：其隔热性能受PMI泡沫密度（密度越低，热导率通常略增，但减重效果更明显）、闭孔率、使用温度等因素影响，需根据具体场景优化设计。
