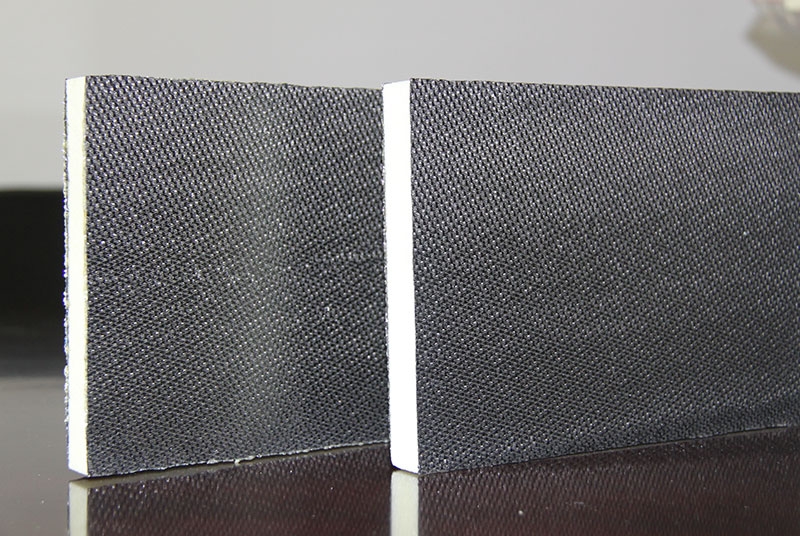

碳纤维PMI加芯泡沫属于高性能复合材料，并不是一种“随便切、随便粘”的廉价材料。

要评判它的加工性能，需要从机械加工、热成型、粘接装配三个维度来看。总体而言，它比蜂窝材料好加工，但比普通PVC泡沫难。

以下是详细的性能剖析：

1. 机械加工性能（切割、铣削、钻孔）

这是PMI泡沫较大的优势领域，也是它取代蜂窝材料的主要原因之一。

优势（好）：

各向同性且无粉尘问题：与蜂窝材料不同，PMI泡沫在切割时不像蜂窝那样容易分层或产生难以清理的碎屑。它质地均匀，切割面干净。

刀具磨损小：相对于碳纤维本身，PMI泡沫的硬度较低，对刀具的磨损相对较小。

边缘质量高：铣削和修边时，能获得非常光滑、致密的表面，几乎没有崩边现象。

难点（不好）：

抗热性差：PMI泡沫的玻璃化转变温度（Tg）通常在180℃-240℃左右。如果刀具转速过高且进给太慢，摩擦生热会导致泡沫局部软化、熔化或焦化，粘在刀具上，导致加工面质量下降。因此，需要“快进快出”的加工策略，且刀具须保持锋利。

2. 热成型与曲面加工性能

这是PMI泡沫相对于其他泡沫（如PVC、SAN）的一个特点。

优势（好）：

热成型性较佳：由于PMI是闭孔结构且材料均匀，它在加热后可以像热塑性塑料一样进行真空热成型。它可以贴合复杂的双曲面模具，成型后的轮廓精度非常高，这是很多其他泡沫难以做到的。

难点（不好）：

温度敏感：热成型须严厉控制温度。温度不够，泡棉发脆易裂；温度过高，泡棉会塌陷或产生气泡。加热须均匀，否则会导致芯材密度分布不均。

3. 粘接与铺层性能（适合碳纤维复材的关键）

这也是为什么碳纤维常选用PMI作为芯材的原因。

优势（好）：

与树脂相容性好：PMI泡沫具有优异的耐温性和耐化学性，能承受高温环氧预浸料的固化工艺（通常180℃以上），不会被树脂溶解或溶胀。

表面易处理：市场上大多数PMI泡沫出厂时已经过Corona（电晕）或 Plasma（等离子）处理，表面能很高，非常利于树脂的浸润和粘接，不需要像蜂窝那样繁琐的表面处理。

难点（不好）：

脆性大：PMI泡沫比PVC泡沫脆。在手工铺层或真空袋压过程中，如果操作手法太粗糙，或者拐角半径太小，芯材容易发生脆性断裂。

真空压实风险：在真空袋压固化时，如果真空度过大，且芯材强度不够，可能会发生芯材压溃现象（尤其是在加热状态下）。

4. 核心建议与避坑指南

如果您计划加工碳纤维PMI加芯泡沫，请注意以下几点，否则会感觉“性能很差”：

刀具选择：须使用锋利的单刃或双刃螺旋铣刀，且须带排屑槽。避免使用钝刀或多刃平头刀，否则会因摩擦热导致泡沫熔化。

工艺参数：采用高转速 + 高进给率。让刀具快速带走热量，避免在一点停留。

操作手法：搬运和铺层时，严禁摔打或过度弯折。因为是脆性材料，一旦内部出现微裂纹，复合材料件的压缩强度会急剧下降。

固化控制：如果是预浸料工艺，要关注真空袋内的压力分布，避免局部压力过大压坏芯材。

结论：

碳纤维PMI加芯泡沫的加工性能非常好，但它是“娇贵的好”。它不需要像蜂窝那样复杂的工装和技术，但对温度控制和操作轻柔度有较高要求。只要控制好热和力，它是目前碳纤维复合材料中非常理想的轻量化芯材之一。
