碳纤维PMI（聚甲基丙烯酰亚胺）加芯泡沫的防火性能表现，需要从芯材本身特性、复合结构协同效应、以及实际应用场景下的阻燃表现三个层面来看，整体属于中高等级阻燃材料，但需注意高温下的结构退化风险。

一、PMI泡沫芯材本身的防火基础特性

PMI泡沫是一种闭孔硬质热固性泡沫，其分子结构含酰亚胺环，本身具有一定热平稳性：

热变形温度高：通常可达 180–240℃（随密度不同），远高于PET、PVC等常规泡沫芯材（一般<100℃）。

自燃与阻燃性：纯PMI泡沫在空气中 不会自熄，但离开明火后燃烧缓慢；限度氧指数（LOI）约 22%–26%（普通级别），属于“可燃但难引燃”范畴；若通过添加阻燃剂（如磷系、氮系），LOI可提升至30%以上，达到难燃级别（GB 8624 B1级附近）。

发烟量：燃烧时发烟量相对较低，毒性气体释放少于含卤阻燃材料。

二、碳纤维+PMI夹芯结构的防火表现（关键）

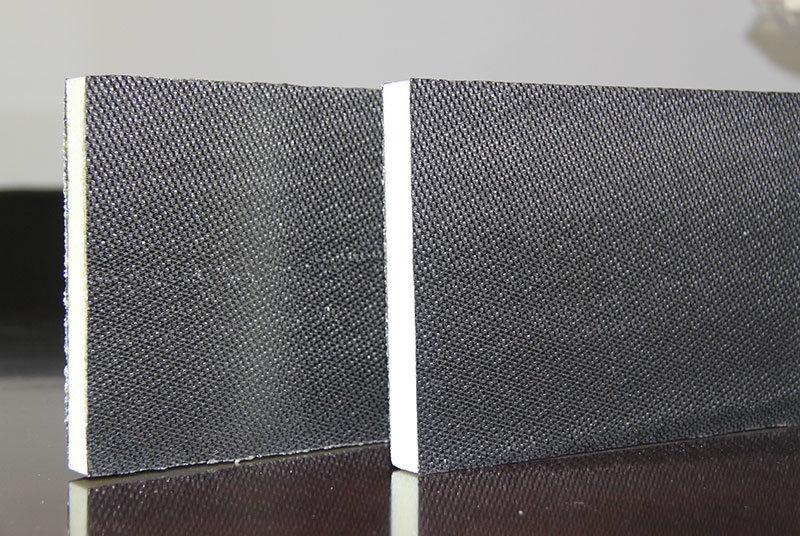

实际使用中，碳纤维PMI加芯泡沫多为碳纤维面板/PMI泡沫/碳纤维面板的夹芯板，防火性能由三者协同决定：

碳纤维面板的屏障作用

碳纤维本身耐温可达 300–500℃（非氧化氛围）、空气中约400℃开始氧化，但作为薄面板，遇火时先起到隔热屏蔽作用，减缓火焰直接到达PMI芯材；若面板为环氧基碳纤维，环氧在 300℃以上会分解碳化，形成碳层进一步阻火。

PMI芯材的高温行为

当温度高于PMI热变形温度（~200℃）：

先软化、尺寸平稳下降；

持续受热至 300–400℃ 开始明显分解（放气、质量损失）；

不直接熔融滴落（区别于热塑性泡沫），但会逐步粉化，导致夹芯结构失强。

整体阻燃等级

未专门阻燃处理的碳纤维/PMI夹芯板，按GB 8624测试通常可达 B1级（难燃）；若PMI添加阻燃剂+面板采用阻燃环氧，可接近 A2级（准不燃），但难达纯A级（不燃）。

三、应用中的防火注意点

轨交领域：碳纤维PMI夹芯常用于内饰、次承力件，需通过 60s/90s小火焰测试（如FAR 25.853），靠面板阻燃+PMI低烟特性满足。

建筑/新能源：若用于幕墙、电池包上盖，建议选 阻燃型PMI（LOI≥30%）+ 防火涂层，

避免芯材长期>200℃使用。

限度火灾：高于400℃后PMI分解产气，可能导致夹芯板“鼓包”脱粘，但无爆燃风险。
