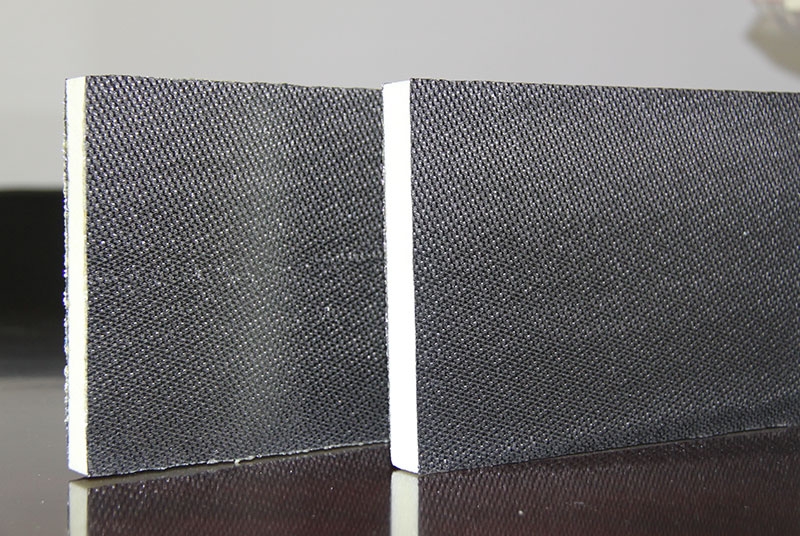

碳纤维PMI（聚甲基丙烯酰亚胺）加芯泡沫的生产流程是一个涉及芯材制备、碳纤维复合材料面板制造及复合成型的精密过程，核心是PMI泡沫芯材的高性能化和与碳纤维面板的可信粘接。以下是详细流程及关键环节解析：

一、PMI泡沫芯材的生产（核心预处理环节）

PMI泡沫是交联型硬质泡沫，需先通过聚合、发泡等步骤制成满足力学性能（如高比强度、耐温性）的芯材，流程如下：

1. 原料准备

主要单体：甲基丙烯酸（MAA） 和 甲基丙烯腈（MAN）（比例决定泡沫性能，如MAN提高耐温性）；

发泡剂：偶氮类化合物（如偶氮二异丁腈AIBN，高温分解产生气体）；

交联剂：二甲基丙烯酸乙二醇酯（EGDMA）等；

引发剂、阻燃剂等助剂。

2. 预聚体合成（共聚反应）

将单体、发泡剂、交联剂等混合，在60-80℃下通过自由基聚合反应形成线性/支化共聚物预聚体（需控制转化率，避免提前交联）。预聚体的分子量、交联度直接影响后续发泡的泡孔结构。

3. 发泡与固化（关键步骤）

预聚体经成型（如挤出、模压）成坯料后，在高温高压烘箱/压力釜中进行发泡：

升温至120-180℃：发泡剂分解产生气体（如N₂），预聚体软化并膨胀；

同时引发交联反应，形成三维网络结构，锁定泡孔形态；

控制升温速率、压力（通常0.5-2MPa）和保温时间，确保泡孔均匀（孔径50-500μm）、密度平稳（常见30-300kg/m³）。

4. 后处理

冷却定型：缓慢降温避免芯材内应力开裂；

表面处理：通过砂纸打磨、等离子处理或涂覆偶联剂（如硅烷），加强与碳纤维面板的粘接性；

切割加工：按需求切割成板材、异形件（如曲面芯材），公差控制在±0.1mm内。

5. 质量检验

检测芯材密度、压缩强度、剪切强度、耐温性（如Tg≥180℃，满足复合材料固化温度要求）、泡孔均匀性等，不合格品剔除。

二、碳纤维复合材料面板制造

碳纤维面板通常采用预浸料热压罐成型（高性能场景）或液体成型（RTM/LCM），以下以预浸料工艺为例：

1. 碳纤维预浸料准备

选用碳纤维织物/单向带（如T300、T800级碳纤维）与环氧树脂/双马树脂（耐温性匹配PMI芯材，如环氧树脂固化温度120-180℃）；

预浸料按设计铺层（如0°/90°/±45°组合，满足面板的拉伸、弯曲强度要求），切割成所需尺寸。

2. 铺层与组合

在模具上依次铺设：脱模布→碳纤维预浸料面板→PMI泡沫芯材→另一层碳纤维预浸料面板→脱模布→隔离膜；

注意芯材与面板的贴合度（避免气泡、间隙），异形结构需对芯材进行预先热成型（加热至玻璃化温度以上，压制成曲面）。

3. 热压罐固化（核心成型步骤）

将铺层组合放入热压罐，按工艺曲线控制：

抽真空：去掉层间空气（真空度≤-0.095MPa）；

升温：以1-3℃/min升至树脂固化温度（如120-150℃，需低于PMI芯材的软化温度，避免芯材塌陷）；

加压：施加0.3-0.8MPa压力，使面板与芯材紧密粘接；

保温保压：维持1-4小时，确保树脂充分固化；

冷却卸压：缓慢降温至60℃以下，取出复合材料板材。

4. 后加工与检验

去掉脱模布、飞边，切割成需要尺寸；

无损检测：通过超声C扫描、X射线检测内部缺陷（如分层、芯材压缩）；

性能测试：检测面板的拉伸/弯曲强度、与芯材的粘接强度（≥15MPa），以及整体结构的抗冲击性。

三、关键技术难点与注意事项

芯材与面板的耐温匹配：PMI泡沫的玻璃化温度（Tg）需高于复合材料固化温度，否则发泡芯材会软化塌陷；

粘接可信性：芯材表面处理不足易导致面板与芯材分层，需控制表面粗糙度和偶联剂涂覆质量；

异形结构成型：曲面或复杂形状需对PMI芯材进行预先热压成型，避免铺层时芯材破损。
