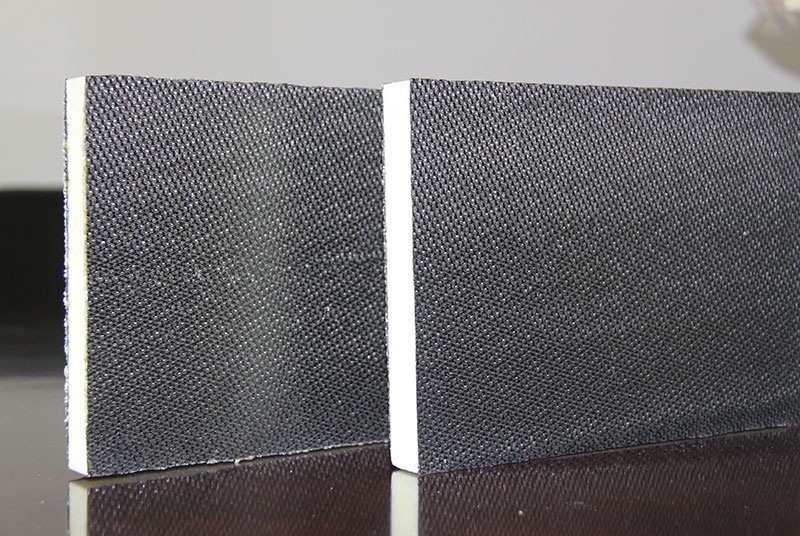

碳纤维与PMI（聚甲基丙烯酰亚胺）泡沫夹芯的粘结性能测试，通常需要结合复合材料界面/层间粘结和泡沫芯材粘接的特点，选择合适的标准方法和试样制备方式。以下从测试原理、常用方法、关键参数和注意事项几个方面说明：

一、核心测试思路

粘结性能主要评价：

面板（碳纤维层合板）与PMI泡沫芯之间的胶接强度

泡沫本身是否发生内聚破坏还是界面脱粘

胶粘剂（或共固化树脂）与两边的润湿/匹配性

二、常用测试方法

1. 滚动剪切/平面拉伸（Flatwise Tension, FWT）

标准参考：ASTM C297/GB/T 1452（蜂窝或泡沫夹层结构平面拉伸）

试样：碳纤维面板+ PMI泡沫+碳纤维面板，上下粘接加载块

加载方向：垂直于面板，拉伸使面板与泡沫脱粘

评价：平面拉伸强度（MPa），反映面板–芯材粘结力

适用：直接评价“碳板–PMI泡沫”粘结好坏

2. 双悬臂梁（DCB）或端部缺口弯曲（ENF）

标准参考：ASTM D5528（DCB，Mode I）；ASTM D7905（ENF，Mode II）

用于测定层间断裂韧性 GIc / GIIc

若裂纹沿“碳板/PMI界面”扩展，可评价界面韧性

对泡沫夹芯需特殊改样（如嵌薄片引发界面裂纹）

3. 单搭/双搭剪切（Lap Shear）

标准参考：ASTM D1002 / GB/T 7124

将碳纤维板与PMI泡沫（或泡沫两侧贴碳板）做搭接

测定剪切粘接强度

注意：泡沫本身强度低，常需加强块避免泡沫压溃

4. 夹层结构滚筒剥离/弯曲试验

ASTM C393（夹层梁弯曲）：通过三点/四点弯曲推算芯材–面板剪切和脱粘

可观察弯曲后是否出现面板起泡、脱粘

5. 微观/界面测试（辅佐）

SEM观察断口：判断是胶层内聚破坏、PMI撕裂还是界面光滑脱粘

接触角测试：评价碳纤维/PMI表面能匹配

表面处理验证：等离子体、打磨、偶联剂对粘结影响

三、试样制备关键点

PMI泡沫处理

通常需轻微打磨、除尘、可能涂底胶

注意PMI耐温性（一般适用120–180℃固化）

碳纤维面板

表面去脱模剂、轻打磨

共固化或胶接工艺要一致于实际构件

胶粘剂选择

环氧胶膜、发泡胶或共固化树脂

固化工艺

压力、温度、时间需记录，否则数据不可比

四、结果评价要点

破坏模式：

泡沫内破坏→粘结强于泡沫本身（理想）

界面脱粘→粘结不良，需改表面/胶系

强度数值+离散系数

与设计要求对比

五、推荐测试组合（工程常用）

平面拉伸（FWT）：必做，看粘结基本强度

夹层梁弯曲（ASTM C393）：看实际结构行为

DCB/ENF：若要求抗分层、抗冲击后粘结

断口SEM：分析失效原因
