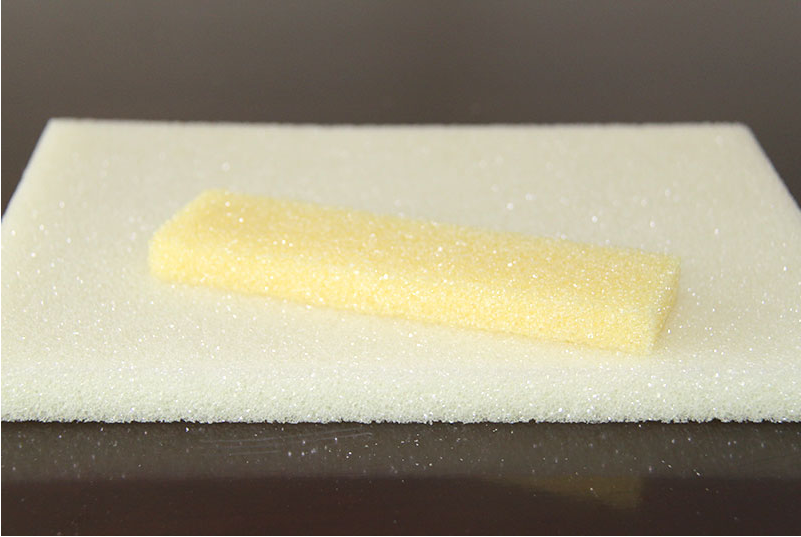

PMI（聚甲基丙烯酰亚胺）泡沫作为高性能夹层结构芯材，在复合材料（如碳纤维/玻璃纤维层合板夹层结构）中应用广泛，但其加工过程存在多个显著难点，主要源于材料本身的物理化学特性及高精度应用需求。以下是核心加工难点及原因分析：

一、材料本身特性带来的加工挑战

1、脆性大、易碎裂

PMI泡沫属硬质闭孔泡沫，密度通常在30~300 kg/m³（常用45~110 kg/m³），孔隙率高且孔壁薄，抗冲击性和韧性差。

切割、钻孔、铣削时，刀具轻微挤压或振动易导致孔壁崩裂、边缘掉渣，尤其薄板（<5mm）或复杂曲面加工时更明显；

成型后的夹层结构若受到局部外力（如装配碰撞），泡沫芯材易隐性开裂，影响整体力学性能。

2、热敏感性强，易热降解

PMI的玻璃化转变温度（Tg）约180~240℃（随密度升高而提高），但热分解温度只约250~300℃，且导热系数非常低（约0.03~0.05 W/(m·K)）。

机械加工（如高速铣削、砂轮切割）时，刀具与材料摩擦生热易局部聚集，导致泡沫表面碳化、发黄，甚至孔结构破坏，降低粘接性能；

若与其他材料共固化（如与预浸料一起热压），需控制升温速率和保温时间，避免泡沫因过热收缩或分解。

二、精密加工与成型难点

1、尺寸精度控制难

PMI泡沫常风电叶片等高精度领域，要求加工公差±0.1mm甚至更高。

泡沫弹性模量低（如密度75kg/m³时约50MPa），装夹时易受压变形，卸载后回弹导致尺寸高于差值；

薄壁、深腔、异形件（如曲面芯材）加工时，刀具路径规划不当易引发振动，进一步放大误差。

2、复杂型面加工效率低

针对风电叶片根段、卫星天线反射面等复杂曲面芯材，传统数控铣削需多轴联动，但泡沫材质软、易粘刀，刀具磨损快（尤其硬质合金刀具），且排屑困难（碎屑易堵塞刀槽），导致加工效率只为金属材料的1/3~1/5。

3、与其他材料的兼容加工

实际应用中常需将PMI泡沫与面板（碳纤/玻纤预浸料）、胶膜等复合加工：

若采用“先加工泡沫再粘接面板”，泡沫表面粗糙度不足会降低胶接强度；

若采用“共固化成型”（泡沫与预浸料同模热压），需解决泡沫与面板的热膨胀系数匹配问题（PMI热膨胀系数约50×10⁻⁶/℃，碳纤维约0~5×10⁻⁶/℃），易因收缩差异导致分层。

三、后处理与质量管控难点

1、表面处理要求高

为提升胶接性能，泡沫表面常需进行等离子处理、偶联剂涂覆或轻度打磨，但：

打磨过度会破坏闭孔结构，导致胶液渗入泡沫内部（增重且降低强度）；

化学处理需控制试剂浓度，避免腐蚀泡沫基体。

2、缺陷检测困难

泡沫内部微裂纹、密度不均等缺陷肉眼难辨，需借助CT扫描、超声检测等非破坏性手段，但：

泡沫与面板的声阻抗差异小，超声检测信噪比低，微小缺陷易漏检；

CT检测成本高，难以用于批量生产在线管控。
