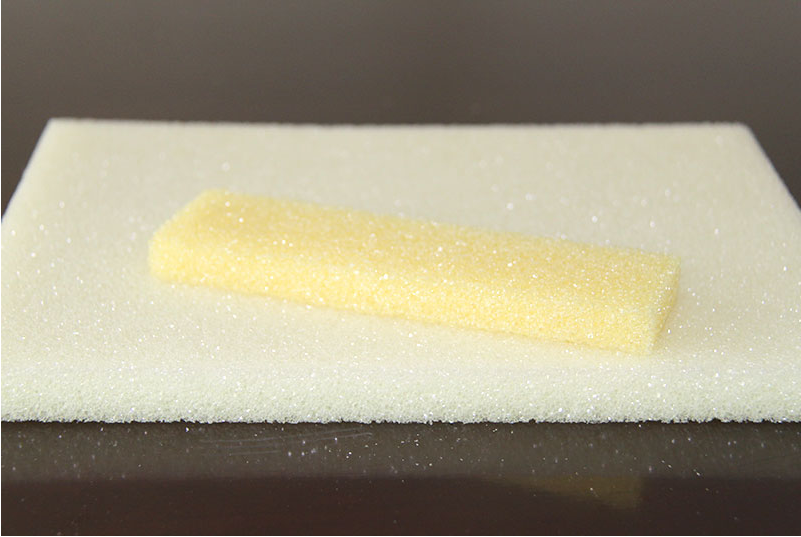

PMI（聚甲基丙烯酰亚胺）泡沫作为高性能复合材料芯材，近年来在制造工艺上取得了一系列突破性进展，主要集中在原料改性、发泡工艺优化、结构功能一体化等方向。以下是核心技术进展的梳理：

一、原料体系创新：降低发泡温度与提升性能

传统PMI泡沫以甲基丙烯酸（MAA）和甲基丙烯腈（MAN）为共聚单体，需高温（>200℃）高压发泡，能耗高且易导致泡孔结构不均。近年突破包括：

引入功能性共聚单体

引入纳米填料分散改性：如纳米SiO₂、碳纳米管（CNT）或石墨烯，通过原位聚合或物理共混改善泡孔壁强度，使泡沫压缩强度提升20%~40%，且导热系数降低（隔热性能提升）。

二、发泡工艺优化：准确控制泡孔结构与性能

传统间歇式发泡（模压发泡）存在批次平稳性差、厚板易开裂等问题，突破集中在：

连续发泡工艺成熟化

研发双螺杆挤出连续发泡技术：通过准确控制温度梯度、压力和螺杆转速，实现PMI泡沫的连续化生产（幅宽可达1.5m以上，厚度5~100mm），解决了间歇式工艺的产能瓶颈和厚度限制。

优化发泡动力学调控：采用“预聚-发泡-后处理”三段式工艺，通过实时监测聚合反应放热，准确控制泡孔成核与生长速率，泡孔均匀性（直径偏差<15%）显著提升，厚板（>50mm）内部无分层、无鼓泡。

梯度发泡技术

通过调控发泡过程中温度/压力梯度，制备密度梯度PMI泡沫，在保持整体轻量化的同时，提升表面承载能力和与预浸料的界面粘结强度（层间剪切强度提高15%）。

三、结构功能一体化制造

针对新能源等领域对“芯材+结构”的一体化需求，工艺突破包括：

PMI泡沫夹芯结构共固化技术

开发泡沫与预浸料同步共固化工艺：通过优化泡沫的表面处理方式（如等离子处理、涂覆偶联剂），使PMI泡沫与碳纤维/环氧树脂预浸料在高温高压下直接共固化，无需二次胶粘，界面剪切强度提升20%，且减少制造成本（降低30%以上）。

泡沫嵌入功能元件技术

在发泡过程中预埋传感器、加热元件或天线：利用PMI泡沫的发泡过程将元件包裹在泡孔壁内，实现“结构-传感-功能”一体化，应用于智能蒙皮、雷达天线罩等领域。

3D打印PMI泡沫前驱体

以PMI预聚体为打印材料，通过光固化3D打印定制复杂形状泡沫前驱体，再经发泡处理得到异形泡沫件（如曲面、蜂窝-泡沫复合结构），填充了传统模压工艺难以制备复杂异形件的空白。
