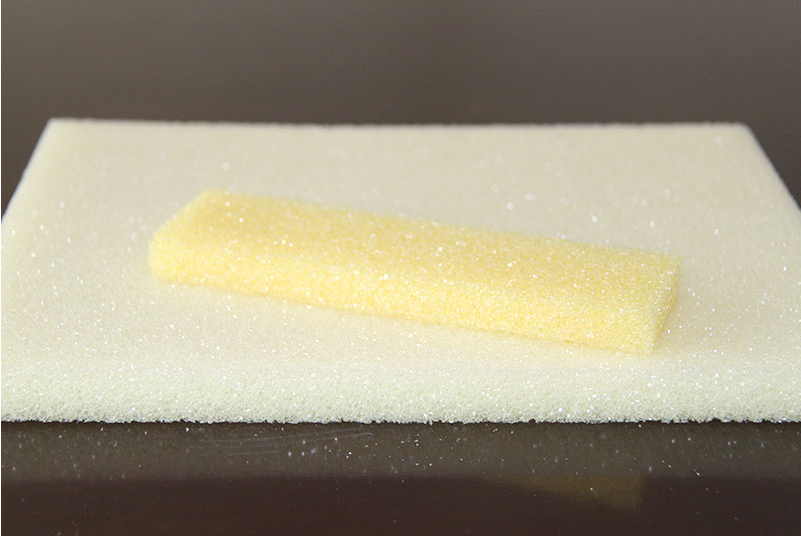

PMI泡沫作为一种高性能结构芯材，凭借其轻质、高强、耐高温、抗冲击等特性，在新能源电池领域正展现出特有的创新应用价值，尤其在提升电池包结构安稳性、优化轻量化设计、改善热管理等方面发挥着关键作用。以下是其具体应用方向、创新点及发展前景的详细解析：

一、PMI泡沫的核心性能优势（适配新能源电池需求）

新能源电池（尤其是动力电池）对材料的轻量化、安稳性、耐候性要求非常高，PMI泡沫的性能恰好匹配：

密度低（30-300 kg/m³）：远低于金属、传统泡沫，可实现电池包减重；

比强度/比模量高：压缩强度可达0.5-10 MPa，弹性模量200-2000 MPa，支撑能力强；

耐高温性优异：长期使用温度-200℃~180℃，短期可耐250℃以上；

尺寸平稳性好：低吸湿率（<1%）、低蠕变，适配电池复杂工况；

二、在新能源电池中的创新应用场景

1. 电池包结构轻量化与刚度提升

传统电池包多采用金属框架（铝合金、钢）或蜂窝结构，而PMI泡沫作为夹芯复合材料的核心芯材（如“碳纤维/玻璃纤维面板 + PMI泡沫芯”），可替代部分金属结构：

应用形式：电池包上盖、底护板、模组支架、侧边防护结构；

创新点：

比铝合金减重30%-50%，同时提升结构刚度（夹芯结构抗弯刚度是单一材料的3-5倍）；

可一体化成型复杂形状（如曲面底护板），减少零件数量，简化装配流程；

案例：某车企采用PMI泡沫夹芯复合材料制作电池包上盖，重量从12kg降至5kg，刚度提升20%，同时通过GB 38031振动测试。

2. 热管理与热失控防护

电池热失控是核心安稳隐患，PMI泡沫的低导热性、耐高温性使其成为热防护关键材料：

应用形式：

电芯间隔热层：在圆柱/方形电芯之间填充PMI泡沫薄板（厚度2-5mm），隔断热蔓延；

电池包底部热防护层：PMI泡沫与气凝胶复合，抵御外部高温（如路面火焰、排气管热量）；

液冷板支撑结构：替代传统塑料支架，兼具支撑与隔热功能；

创新点：

导热系数只0.03-0.06 W/(m·K)（低于聚氨酯泡沫），可有效减缓热失控扩散（实验显示，电芯间加PMI泡沫可使热失控触发时间延长50%以上）；

耐高温特性使其在热失控时（局部温度可达800℃）不熔化、不释放有毒气体，为乘客逃生争取时间；

案例：某动力电池企业采用PMI泡沫作为电芯间隔热材料，通过GB 38031热扩散测试，热失控时相邻电芯温升控制在10℃以内。

3. 抗冲击与安稳防护

新能源汽车面临碰撞、振动等工况，PMI泡沫的高能量吸收能力可提升电池包抗冲击性：

应用形式：

电池包边梁吸能结构：PMI泡沫填充铝合金型材，替代传统金属吸能盒；

模组缓冲垫：在模组与电池包之间铺设PMI泡沫，吸收振动能量；

创新点：

压缩吸能效率达60%-80%（远高于金属泡沫），碰撞时可吸收更多能量，减少电芯变形风险；

回复性好（压缩后形变率<10%），长期使用后仍能保持缓冲性能；

案例：某车型电池包边梁采用PMI泡沫填充结构，在50km/h侧面碰撞测试中，电池包变形量从15mm降至8mm，满足C-NCAP五星要求。

三、当前挑战与未来创新方向

1. 成本控制

PMI泡沫目前价格较高（约200-500元/kg），主要因原料（甲基丙烯酸甲酯）及发泡工艺复杂。未来创新方向：

开发低成本原料配比（如共聚改性降低单体成本）；

优化发泡工艺；

规模化生产（随着新能源需求增长，产能扩大将降低成本）。

2. 工艺适配性

PMI泡沫与复合材料面板的粘结强度、成型工艺需进一步优化：

创新方向：开发表面改性技术（如等离子处理、涂层处理）提升界面粘结力；

一体化成型工艺：如“预浸料+PMI泡沫”共固化技术，减少后续加工步骤。

3. 多功能复合化

未来PMI泡沫将向多功能集成发展：

与相变材料（PCM）复合：实现“隔热+储能”双重功能，提升电池热管理效率；

与石墨烯复合：提升导热/导电性能，兼顾热防护与电磁屏蔽；

智能感知集成：在PMI泡沫中嵌入传感器（如温度、应变传感器），实现电池包状态实时监测。

四、总结

PMI泡沫在新能源电池中的应用已从“概念验证”走向“商业化落地”，其核心价值在于以材料创新突破电池包轻量化、安稳性、热管理的瓶颈。随着成本降低与工艺成熟，PMI泡沫有望成为下一代电池包结构材料的主流选择，推动新能源汽车向更安稳、更有效方向发展。
