以下是其具体作用机制与应用优势：

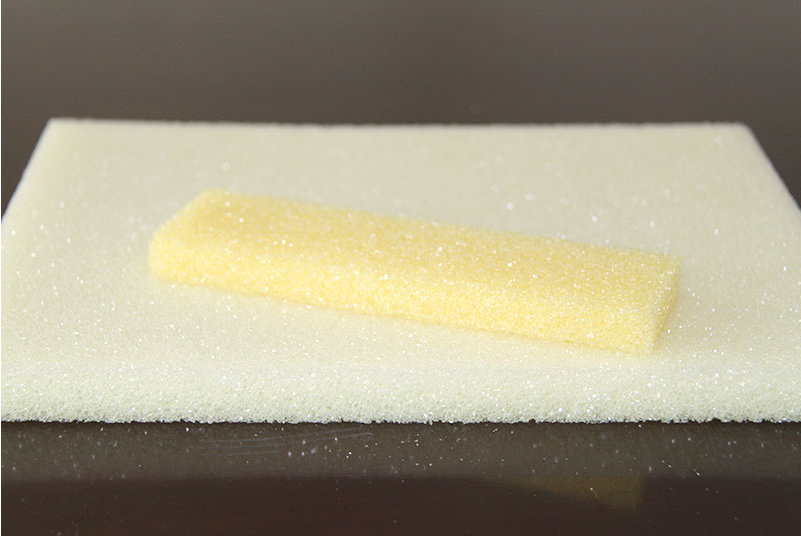

一、PMI泡沫提升保温性能的核心机制

1. 闭孔结构与低导热系数

PMI泡沫是闭孔的刚性聚合物泡沫，泡孔直径通常为50-200μm，闭孔率＞95%：

隔断气体对流：闭孔结构将空气/惰性气体（如CO₂发泡残留）封闭在独立泡孔内，避免气体流动带走热量，从源头减少对流换热。

低固体导热：聚甲基丙烯酰亚胺分子链含刚性酰亚胺环，分子结构致密但热传导率低（纯聚合物导热系数约0.18 W/(m·K)），泡孔壁薄且均匀，进一步降低固体传热。

典型数值：PMI泡沫导热系数通常在0.028-0.035 W/(m·K)（25℃），与XPS泡沫相当，但长期使用无导热系数衰减。

2. 高比强度与结构-保温一体化

传统保温材料（如岩棉、EPS）强度低，需与结构层分离设计，易形成“冷桥”；而PMI泡沫：

高强度：密度60-300 kg/m³的PMI泡沫，压缩强度可达1-10 MPa（是EPS的10-50倍），拉伸强度≥1.5 MPa，可直接作为复合板材的芯材（如与铝板、碳纤维板、混凝土面板复合）。

结构-保温一体化：无需额外结构支撑，减少建筑构件数量，避免金属连接件等形成的冷桥，整体保温效率提升15%-30%。

3. 优异的尺寸稳定性与耐久性

耐温范围宽：长期使用温度-194℃~+180℃，短期可耐250℃，高温下无收缩、无变形（传统XPS在70℃以上易软化收缩）。

低吸水率：闭孔结构使吸水率＜1%（体积分数），长期潮湿环境下导热系数几乎不变（岩棉吸水后导热系数可上升50%以上）。

二、在建筑保温中的具体应用优势

1. 外墙保温系统

薄抹灰系统优化：替代EPS/XPS作为保温芯材，复合玻纤网格布与抹面胶浆，形成“轻、强、保温”的复合保温层，厚度可减少20%（同等保温效果下），增加建筑使用面积。

幕墙保温：作为单元式幕墙的背板芯材，与铝板复合形成“保温-装饰一体化”幕墙板，既满足保温要求，又减少幕墙自重（比传统石材幕墙轻60%）。

2. 屋面与楼板保温

大跨度屋面：用于机场航站楼、体育馆等大跨度建筑的屋面夹芯板（如铝-PMI-铝夹芯板），既承受风荷载、雪荷载，又实现有效保温，避免传统屋面因保温层过厚导致的结构荷载增加。

楼板隔声保温：作为浮筑楼板的保温隔声层，其高弹性模量可有效隔绝撞击声（隔声量提升10-15 dB），同时保温性能满足地暖系统的热损失控制要求。

三、局限性与应用建议

成本较高：PMI泡沫价格约为XPS的5-10倍，目前主要用于高端公共建筑、地标性建筑或对性能有特殊要求的项目（如冷链物流仓库、低温实验室）。

防火性能：纯PMI泡沫为B1级（难燃），需通过添加阻燃剂或复合防火面板（如玻镁板）达到A级防火要求，满足建筑防火规范。

总结

PMI泡沫通过“低导热+高强度+长寿命”的特性，打破传统保温材料“保温与结构分离”的局限，实现建筑保温的有效化、轻量化、一体化，尤其适合对保温性能、结构强度、耐久性要求较高的现代建筑。
